一．
ZLC CG-15220000-2800型直流串激電動機產品說明書
1. 概述：ZLC CG-15220000-2800 型直流串激電動機是高爾夫球場電動車牽引電動機，也適合于機場、車站、碼頭、賓館等短距離電動車之用，具有體積小、出力大、轉速平穩可調的特點。
該電動機由直流電瓶電源供電，能正反轉正常工作，實行S2-60min短時工作制,它的接口方式采用花鍵套筒。

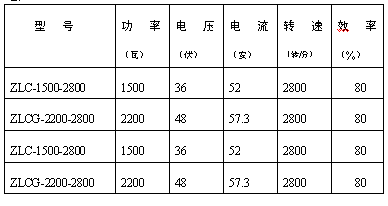

2. 技術數據：
3． 外形及安裝尺寸：

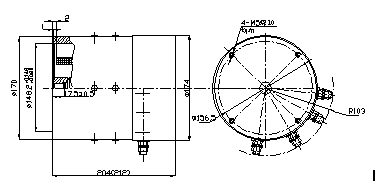

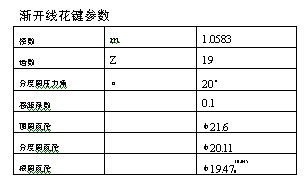

1） 花鍵套筒式（ZLC-1500-2800）

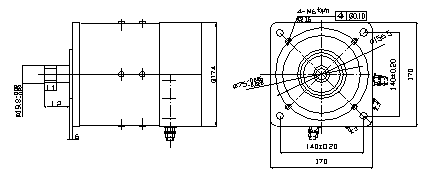

2） 方法蘭式（ZLCG-2200-2800）
4. 原理圖
二 . ZYTJ200型永磁直流電動機產品說明書
1. 概述：ZYTJ200型永磁直流減速電動機用于重型汽車備胎升降機及其它操縱機構中作驅動元件用。
該電機為全封閉自冷式，絕緣等級為E級，防護等級為IP20，短時工作制為S
2-30min,出軸端帶有齒輪機構和立式安裝法蘭盤以達到用戶要求。
2. 技術數據

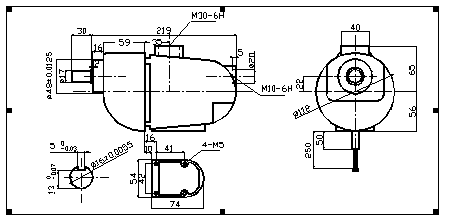

3. 外形圖
4． 接線原理圖：
三. HLJ300-22A交直流兩用減速電動機產品說明書
⒈ 概述：HLJ300-22A交直流兩用減速電動機是按國家標準并吸取國際同類產品的優點設計制造的，具有體積小、重量輕、起動力矩大、
交直流兩用及使用方便、安全可靠等優點，適用于CJ20-Ⅰ（X）和CJ20-Ⅱ（X）彈簧操動機構上作為儲能電機使用，隨著我國電力事業的發展和城網、農網改造的不斷深入，該電機將有廣泛的前景。
該電機為交、直流兩用串勵減速電動機，冷卻方式為風冷式，絕緣等級為F級，防護等級為IP20，短時工作制S2-1min，出軸端頭帶有齒輪減速機構，以達到用戶要求的轉速。
⒉ 技術數據
⒊ 接線原理圖
⒋ 外形及安裝尺寸
四. QZD-08型直流串激牽引電動機、QZB-08型直流串激油泵電動機
⒈ 概述：QZD-08型直流串激電動機用于0.5噸微型電瓶鏟車上作牽引動力。
該電動機為全封閉自冷式，直流電瓶電源供電，能正反裝正常工作，短時工作制S
2-60min。
BZD-08型直流串激電動機用于電瓶鏟車上驅動油泵，給舉重油缸供壓提升重物。
該電動機為全封閉式立式安裝，直流電瓶電源供電，短時工作制S 2-15
min。
⒉ 技術數據
⒊ 接線原理圖

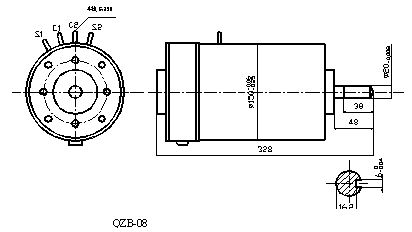

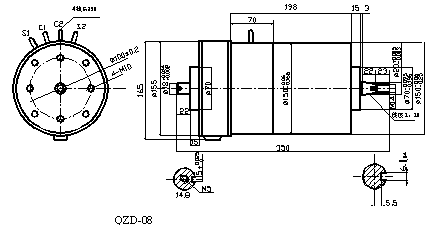

⒋ 外形及安裝尺寸
五. ZD-6 、 ZDL-1型直流串激電動機
⒈ 概述：ZD-6型直流串激電動機用作《ZD6-A165/250》型電動轉轍機的專用驅動電動機，也可以用于其它軟外特性、正反轉要求的直流驅動，該電機是全封閉自冷式帶齒輪出軸。
ZDL-1型串激直流電動機是鐵路攔木機DKL·1的專用驅動電動機，也可用于要求正反轉、軟外特性的低壓低速的直流驅動的其它場合，該電機是兩極定子結構，外部全封閉、雙出軸。
⒉ 技術數據
⒊ 接線原理圖

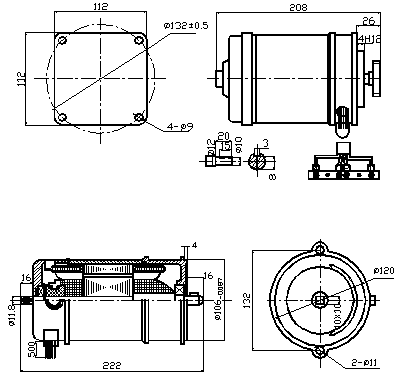

⒋ 外形及安裝尺寸

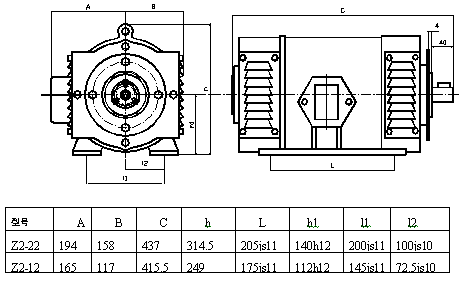

六. Z2-12和Z2-22直流勵磁電動機
⒈ 概述：Z2-12和Z2-22直流電動機起動快、出力大，它適合于CY3-III和CY3液壓操動機構作為起動電機使用。
ZDL-1型串激直流電動機是鐵路攔木機DKL·1的專用驅動電動機，也可用于要求正反轉、隨著我國電力事業的發展和城網、農網改造的不斷深入，該機型有廣泛的應用前景
⒉ 技術數據
⒊ 接線原理圖
