概述：
BF系列反應式步進電動機是一種將電脈沖訊號轉變成角位移或直線位移的執行元件，它可通過改變電源的脈沖頻率來實現寬調速，并且有快速起動、反轉和制動等良好的動特性。因此，該電機是數控系統中的重要元件之一，可廣泛用于微電腦數控機床，繪圖機，自動紀錄儀和數模變換等自動控制系統中。
結構特點：
本系列電動機由定子和轉子組成。定子上均布磁極，磁極上均布小齒。每個磁極上有線圈，相對的磁極線圈串聯構成一相的控制繞組。轉子圓周上均布小齒，無繞組，每相繞組有專門電源按一定順序輪流供給脈沖。
本系列電動機為封閉式，采用不銹鋼，鑄鋁合金及無機殼結構。出軸形式為單出軸或雙出軸。
使用條件：
1． 海拔高度：不超過2500m；
2． 環境溫度：-25-+40℃；
3． 相對濕度：不大于90%（空氣溫度為25℃）；
4． 振動：雙振幅不大于1.5mm,頻率10Hz;
5． 沖擊：加速度不大于4g。
型號說明：

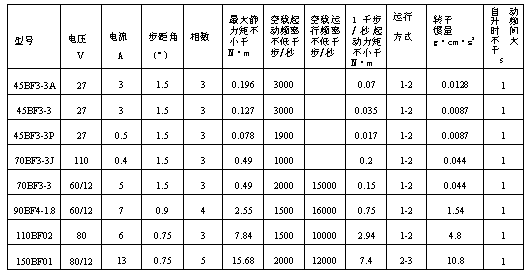

技術參數:

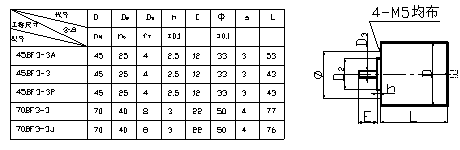

外形及安裝尺寸
